Q-SUN Xe-2

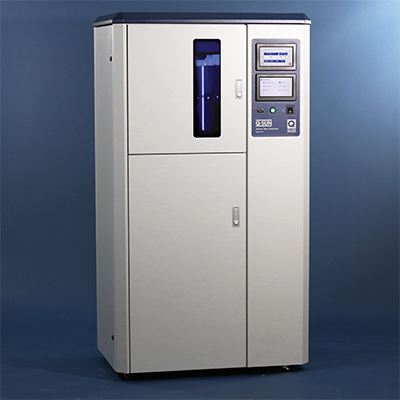

回転式キセノン耐候性試験機　Q-SUN Xe-2（キセノンウェザーメーター）

劣化の要因につながる代表的な3要素は、「水・光・熱」と知られていますが、 Q-SUN キセノン促進耐候(光)性試験機（キセノンウェザーメーター）は、最新のキセノンアーク技術を駆使し、この三つの要素を試験機内で再現し、様々なシミュレーション並びに促進試験を可能にします。Q-SUN Xe-2はランニングコストを抑えた回転式キセノン耐候性試験機です。

一般的なキセノン試験機ではキセノンランプに加えて光学フィルタも交換する必要があります。Q-Lab社では特殊な光学フィルタは長寿命のものを採用しているため交換不要です。消耗品としてはキセノンランプ1本のみです。寿命はなんと通常放射照度では３０００時間と永く使えて非常に経済的な耐候性試験機（ウェザーメーター）です。高放射照度設定でも1000時間のランプ寿命を保証しています。

耐候性試験規格は、その業界によって設定値から試験時間まで多種多様な形で定められています。キセノン耐候性試験機Q-SUN（ウェザーメーター）は温度、降雨を模擬するスプレー試験の水量、光の強さなど様々な設定ができます。中でもキセノンランプの波長を変えることができる光学フィルタは複数ラインアップあります。太陽光のスペクトルは環境によって変わります。たとえば屋内の窓ガラス越しの太陽光に曝されるような文房具・家電・印刷物などは屋外の太陽光よりも照射を受ける紫外線量が少ないことが知られています。このようなサンプルの試験方法においては、紫外線が弱い光学フィルタを規格化しています。一方、より強い紫外線を当てる目的で、地表面には届かない、宇宙空間のみで存在するようなUVC領域の光を照射する光学フィルタも存在します。キセノン試験機Q-SUNはどんなシミュレーションも再現できるよう幅広い光学フィルタの種類があり、定期交換は不要です。

1956年創業の耐候性試験機、腐食試験機の世界的メーカーです。紫外線蛍光管式耐候性試験機QUVは世界市場シェアトップの耐候性試験機として有名です。フロリダには世界最大の屋外曝露場を保有しており、機器製造のみならず試験サービスやコンサルティングサービスを行っております。Q-Lab本社は米国オハイオ州クリーブランドにあり、英国のマンチェスター、ドイツのザールブリュッケン、上海にも販売・流通拠点を構えております。

>>>Q-Lab Corporation の紹介動画はこちら

キセノン耐候性試験機Q-SUN（ウェザーメーター）はキセノンガスを発光させて光を照射するキセノンランプで光の環境を作り出しています。キセノン元素は発光させると非常に屋外の太陽光に近しいスペクトルを持つことが知られており、耐候性試験機の光源として採用されました。また、キセノンランプはある電圧をかけることによって発光するのですが、この電圧値を調整することで光の強さも調整できるようになっています。試験機では槽内の温度や湿度も変化させることができるため、かなり自由度高く運用することができます。この自由度の高さからASTM, JIS, ISOなどの国際的試験規格団体は様々な業界向けに適した耐候性試験規格を策定できるようになりました。その試験規格で定められた試験条件は多種多様です。

従来のキセノン試験機は水冷式キセノンランプというものを採用していました。キセノンランプは熱を帯びるため、冷却にあたって光学フィルタ間に冷却水を通すというデザインでした。これはランプがしっかりと冷えるという利点はあるのですが、光学フィルタ間に水を通すため、フィルタを汚さないように高純度の純水供給が必要になります。また、光学フィルタに汚れが蓄積する影響で不純物が付着し、光を遮る障害物になってしまうことから交換必須になります。キセノン耐候性試験機Q-SUN（ウェザーメーター）は最新の空冷式キセノンランプを採用しており、このような問題点を解消しています。冷却にあたって高純度な純水を必要とすることはなく、また光学フィルタも水冷式のように不純物が蓄積することはないため永年使い続けられるようなデザインになっています。結果的に光学フィルタを交換する必要はなくなったため、ランニングコストはキセノンランプのみという経済的なモデルに仕上がっております。

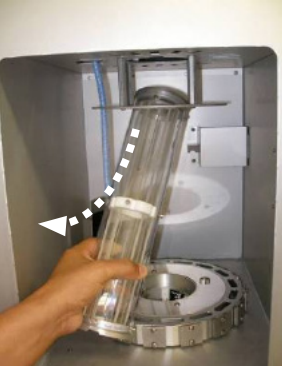

空冷式キセノンランプのもう一つのメリットはデザイン的にランプの交換が非常に簡単であるということです。光学フィルタと一体型ではないため、割ってしまうことがなく、手がぬれて汚れる心配もありません。キセノン耐候性試験機Q-SUN（ウェザーメーター）はランプ交換作業を誰でもすぐにできるようシンプルな設計が採用されています。

耐候性試験機（ウェザーメーター）では主に「光・熱・水」の3要素を考慮し試験する必要があるのですが、どうしても光の影響にフォーカスされてしまいがちです。その理由は光以外の要素はジュールなどのエネルギー量で数字で表すことが難しく、また試験規格でも熱・水の影響に関してそこまで言及されてこなかったという背景があります。ただし、実際に屋外暴露試験をしてみると水や熱からの影響は顕著に出るケースがあり、その劣化はモードは光からのモードとは異なります。具体的な例としては物性的な変化(クラッキング、はがれ、膨れ)などは水からの影響が強いと知られています。

最先端の耐候性試験規格であるASTM D7869は屋外の水の影響に着目して策定され、スプレー水量も校正するように規格化されました。結果的にフロリダ屋外暴露試験場との結果と近しい劣化を試験機内でも生むということがわかりました。

１．塗料・コーティング

規格番号	規格名称	対応製品	参考情報
JIS K56007-7	塗料一般試験方法	・Q-SUN Xe-2 ・Q-SUN Xe-3	日本での塗料に関する耐候性試験の中では非常に有名な試験規格。ISO 11341をベースに技術的内容及び対応国際規格の構成を変更することなく作成した日本工業規格。
ISO 11341	Paints and varnishes	・Q-SUN Xe-2 ・Q-SUN Xe-3	塗料関係の国際規格。窓ガラス越しや水噴霧条件下等細かい種類が存在する。
JIS K5701-1	平版インキ－第１部：試験方法	・Q-SUN Xe-1 ・Q-SUN Xe-2 ・Q-SUN Xe-3	ブルースケールを用いることで退色性評価を行う。 310nm以下の光は放出させない。
JIS K5658	建築用耐候性上塗り塗料	・Q-SUN Xe-2 ・Q-SUN Xe-3	コンクリート面及び押出セメント板面に対する塗料の耐候性試験。
JIS K5659	鋼構造物用耐候性塗料	・Q-SUN Xe-2 (・Q-SUN Xe-3)	鋼構造物用の耐候性試験に対する塗料の耐候性試験。
GB/T 1865	Paints and varnishes.Artificial weathering and exposure to artificial radiation.Exposure to filtered xenon-arc radiation	・Q-SUN Xe-2 ・Q-SUN Xe-3	中国にて用いられている耐候性試験。
ISO 20340	Paints and varnishes — Performance requirements for protective paint systems for offshore and related structures	・QUV	海洋鋼構造物に対する塗装の耐候性について評価したもの。

２．建築

規格番号	規格名称	対応製品	参考情報
JIS A 1415	高分子系建築材料の実験室光源による暴露試験方法	・Q-SUN Xe-1 ・Q-SUN Xe-2 ・Q-SUN Xe-3	2013年に改訂された、高分子系建築材料（プラスチック/エストラマー）からなる材料を対象とした試験。 WX-A法とWX-B法に大別される。
JIS A 1439	建築用シーリング材の試験方法	・Q-SUN Xe-1 ・Q-SUN Xe-2 ・Q-SUN Xe-3	2010年に改訂された、シーリング材評価試験。JIS A 1415 を基に規格は成り立つ。
JIS A 6021	建築用塗膜防水材	・Q-SUN Xe-1 ・Q-SUN Xe-2 ・Q-SUN Xe-3	2011年に改訂された。鉄筋コンクリート造建築物の屋根及び外壁などの防水工事に用いる塗膜防水材を対象とした耐候性試験。条件はJIS A 1415とほぼ同等。暴露後は高温硬質そう等で整地する必要がある。
ASTM D4434	Standard Specification for Poly(Vinyl Chloride) Sheet Roofing	・QUV ・Q-SUN Xe-2 ・Q-SUN Xe-3	繊維や布のうち、ポリ塩化ビニル樹脂を主ポリマーとする製品に使用される耐候性試験。製品自体は屋根材などに活用されることが多い。
ASTM D4637	Standard Specification for EPDM Sheet Used In Single-Ply Roof Membrane	・Q-SUN Xe-1 ・Q-SUN Xe-2 ・Q-SUN Xe-3	屋根塗装として用いられることが多い、エチレン・プロピレン・ジエンタポリマー製のシートを対象とした耐候性試験。
ISO 12543-4	Glass in building	・Q-SUN Xe-1 ・Q-SUN Xe-2 ・Q-SUN Xe-3	建物用のガラスに対する高温・高湿度環境下での耐候性試験。
ISO 21809-1	Petroleum and natural gas industries	・Q-SUN Xe-2 ・Q-SUN Xe-3	ISO13623に準拠した試験規格。パイプラインなどの防食塗装に用いられるコーティングに対する耐候性試験。
ISO 29664	Plastics - Artificial weathering including acidic deposition	・QUV ・Q-SUN Xe-3	プラスチックが酸性雨などが想定される屋外環境にさらされる場合の風化効果について評価する耐候性試験規格。
ISO 11431	Building construction — Jointing products	・Q-SUN Xe-1 ・Q-SUN Xe-3	シーリング材の耐候性試験。光暴露の後、低温にて水負荷を与える。これにより、シーラントの接着/粘着特性を評価する。

３．ゴム

規格番号	規格名称	対応製品	参考情報
JIS K6404-4	ゴム引布・プラスチック引布試験方法−第 4 部：引裂試験	・Q-SUN Xe-2 ・Q-SUN Xe-3 ・QUV	2015年に改訂。ISO32100を基とした、ゴムの耐久試験に関する包括的な試験規格。幅広い光源に対応。キセノン光源の規格についてはJIS K 6266に準拠。
JIS K6266	加硫ゴム及び熱可塑性ゴム－耐候性の求め方	・Q-SUN Xe-1 ・Q-SUN Xe-2 ・Q-SUN Xe-3	ISO4665を基とした耐候性試験規格。促進耐候性試験だけではなく、屋外暴露試験についても言及している。
ISO 3865	Rubber, vulcanized or thermoplastic - Methods of test for staining in contact with organic material	・Q-SUN Xe-1 ・Q-SUN Xe-2 ・Q-SUN Xe-3	ゴムが有機物（プラスチック、塗料、ニス等）と触れ合っている際にゴムが染色される場合がある。特にこの変化は環境温度や光暴露などによって傾向が変化するため、耐候性試験によってこちらを評価する規格。
ASTM D1148	Standard Test Method for Rubber Deterioration—Discoloration from Ultraviolet (UV) or UV/Visible Radiation and Heat Exposure of Light-Colored Surfaces	・QUV ・Q-SUN Xe-1 ・Q-SUN Xe-2 ・Q-SUN Xe-3	白色ないしは淡色の下流ゴムの表面変色を評価するための耐候性試験規格。
ASTM D750	Standard Practice for Rubber Deterioration Using Artificial Weathering Apparatus	・QUV ・Q-SUN Xe-2 ・Q-SUN Xe-3	加硫ゴムに対する耐候性試験。キセノンアークだけでなく、紫外線蛍光ランプやカーボンアークなどでも試験可能。

４．自動車

規格番号	規格名称	対応製品	参考情報
SAE J2527	Performance Based Standard for Accelerated Exposure of Automotive Exterior Materials Using A Controlled Irradiance Xenon-Arc Apparatus	・Q-SUN Xe-2 ・Q-SUN Xe-3	自動車外装材料の試験規格。2017年に更新されたが、もともと古い規格というところもあり再現性には一部弱みあり。
SAE J2412	Accelerated Exposure of Automotive Interior Trim Components Using a Controlled Irradiance Xenon-Arc Apparatus	・Q-SUN Xe-2 ・Q-SUN Xe-3	自動車内装に関する耐候性試験規格。
JIS Z9107	安全標識−性能の分類，性能基準及び試験方法	・Q-SUN Xe-1 ・Q-SUN Xe-2 ・Q-SUN Xe-3	安全標識の色材や使用環境に基づいて分類された耐候性試験規格。性能基準が規定されており、試験後の評価にも言及している。
ASTM D7869	Standard Practice for Xenon Arc Exposure Test with Enhanced Light and Water Exposure for Transportation Coatings	・Q-SUN Xe-2 ・Q-SUN Xe-3	自動車外装材料の試験規格であり、2010年代に作成された。細かいサイクルが多数組まれており、水負荷が強いことで、相関性と促進性の両立をしている。
VW PV 3929	Non-Metallic Materials: Weathering in Dry, Hot Climate	・Q-SUN Xe-2	Volks WagenのOEM規格。

５．テキスタイル・衣服

規格番号	規格名称	対応製品	参考情報
JIS L0843	キセノンアーク灯光に対する染色堅ろう度試験方法	・Q-SUN Xe-2 ・Q-SUN Xe-3	染色した繊維製品に対する耐候性試験ブルスケールなどを用いて製品の退色度を評価する。
ISO 105-B02、04、06、10	Textiles -- Tests for colour fastness	・Q-SUN Xe-2 ・Q-SUN Xe-3	テキスタイル業界のグローバルスタンダードな耐候性試験規格。末尾の番号によって、試験サンプルの種類や試験方法が異なる。
AATCC TM 16	Colorfastness to Light: Xenon-Arc	・Q-SUN Xe-2 ・Q-SUN Xe-3	米国の規格。ブルースケールだけでなくグレースケールでの評価も行う。また、AATCC退色単位という独自の単位にて暴露時間を定める。
AATCC TM 169	Weather Resistance of Textiles: Xenon Lamp Exposure	・Q-SUN Xe-2 ・Q-SUN Xe-3	ASTM G-155をベースとした試験規格　屋外暴露想定に特化している。
Adidas FT-11	・Q-SUN Xe-1	・Q-SUN Xe-1	Adidasの独自規格　Extended－UVという太陽光が有さない、より過酷な光を放出する。
NIKE G37	UV Colorfastness	QUV	NIKEの独自規格。
ASTM D4355	Standard Test Method for Deterioration of Geotextiles by Exposure to Light, Moisture and Heat in a Xenon Arc Type Apparatus	・Q-SUN Xe-2 ・Q-SUN Xe-3	塩水噴霧との組み合わせもある、米国特徴的な規格。
ASTM D7238	Standard Test Method for Effect of Exposure of Unreinforced Polyolefin Geomembrane Using Fluorescent UV Condensation Apparatus	・QUV	ポリオレフィンを対象とした試験規格。

６．金属

規格番号	規格名称	対応製品	参考情報
JIS H8685-1	アルミニウム及びアルミニウム合金の着色陽極酸化皮膜の促進耐光性試験方法－第１部：光堅ろう度試験	・Q-SUN Xe-1 ・Q-SUN Xe-2 ・Q-SUN Xe-3	2013年に改訂。ブルースケールとグレースケールを用いることで変退色の程度を評価する。
JIS H8602	アルミニウム及びアルミニウム合金の陽極酸化塗装複合皮膜	・QUV ・Q-SUN Xe-2 ・Q-SUN Xe-3	2010年に改訂。複合退色性と呼ばれる、紫外線蛍光ランプ耐候性試験↔キャス試験を繰り返す試験と、キセノンランプなどを用いた促進耐候性試験の二種類が存在する。

７．インク・印刷物

規格番号	規格名称	対応製品	参考情報
ISO9706	Permanence and durability of writing, printing and copying on paper	・Q-SUN Xe-2 ・Q-SUN Xe-3	永久紙自体の耐候性や、プリンターやコピー機での印刷物、ペンによる記載、押印物に対する耐候性試験評価。高湿度下にて保存されたような、一部試験には向かないサンプルもある。
ISO 12040	Graphic Technology - Prints and Printing Inks - Assessment of Light Fastness Using Filtered Xenon Arc Light	・Q-SUN Xe-1 ・Q-SUN Xe-2 ・Q-SUN Xe-3	印刷物に関する一般的な国際規格。
JEITACP-3901A	デジタルカラー写真プリント画像保存性試験方法	・Q-SUN Xe-3	家庭用プリンターで出力したデジタルカラー写真の劣化について着目した耐候性試験。印刷物のスペクトル測定から、色彩成分の濃度を明らかにし、製品寿命を把握することができることが特徴。
JIS K5701-1	平版インキ－第１部：試験方法	・Q-SUN Xe-1 ・Q-SUN Xe-2 ・Q-SUN Xe-3	ブルースケールを用いることで退色性評価を行う。 310nm以下の光は放出させない。
ISO 18930	Imaging materials — Pictorial colour reflection prints — Methods for evaluating image stability under outdoor conditions	・Q-SUN Xe-2 ・Q-SUN Xe-3	屋外暴露と試験機を用いた促進耐候性試験の両方について規定。あくまでも屋外での印刷物の使用を想定している規格。
ASTM D3424	Standard Practice for Evaluating the Relative Lightfastness and Weatherability of Printed Matter	・Q-SUN Xe-1 ・Q-SUN Xe-2 ・Q-SUN Xe-3	窓ガラス透過実暴露・屋外暴露・キセノンアークでの実暴露想定実験、等計7種類の試験方法を記載している規格。

８．樹脂・プラスチック・化学原料

規格番号	規格名称	対応製品	参考情報
ISO 4892-2	Plastics -- Methods of exposure to laboratory light sources -- Part 2: Xenon-arc lamps	・Q-SUN Xe-1 ・Q-SUN Xe-2 ・Q-SUN Xe-3	プラスチックのグローバルスタンダードな規格。屋外ないしは窓ガラスを透過した太陽光を想定して、試験を行う。
ISO 4892-3	Plastics -- Methods of exposure to laboratory light sources -- Part 3: Fluorescent UV lamps	・QUV	上記の紫外線に特化した場合の試験規格。
JIS K 7350-2	プラスチック−実験室光源による暴露試験方法−第 2 部：キセノンアークランプ	・Q-SUN Xe-1 ・Q-SUN Xe-2 ・Q-SUN Xe-3	ISO 4892-2を基に作成された規格。
JIS K 7350-3	プラスチック−実験室光源による暴露試験方法−第 3 部：紫外線蛍光ランプ	・QUV	同上。
ISO 29664	Plastics - Artificial weathering including acidic deposition	・QUV ・Q-SUN Xe-3	酸性雨などの汚染が考えられる環境下で、プラスチックの耐候性について言及している試験規格。

９．その他

規格番号	規格名称	対応製品	参考情報
ISO8980-4	Ophthalmic optics -- Uncut finished spectacle lenses	Q-SUN Xe-1 Q-SUN Xe-2 Q-SUN Xe-3	メガネレンズの反射防止膜に関する光学的及び耐久性について評価する耐候性試験。
JIS T7334	屈折補正用眼鏡レンズの反射防止膜の仕様及び試験方法	Q-SUN Xe-1 Q-SUN Xe-2 Q-SUN Xe-3	ISO8980-4に準拠した日本規格。
JIS B7285	眼鏡フレーム−基本的要求事項及びその試験方法	Q-SUN Xe-1 Q-SUN Xe-2 Q-SUN Xe-3	ISO12870に基本準拠した日本試験規格。
ISO12870	Ophthalmic optics -- Spectacle frames	Q-SUN Xe-1 Q-SUN Xe-2 Q-SUN Xe-3	2016年に改訂。メガネフレームに特化した耐候性試験規格。メガネフレームの構造にかかわらずすべてのフレームタイプに対応することができる。
ISO/DIS 12311	Personal protective equipment - Test methods for sunglasses and related eyewear	Q-SUN Xe-1 Q-SUN Xe-2 Q-SUN Xe-3	サングラスおよび関連製品に特化した試験規格。
ICH Guideline	ICH Guideline	Q-SUN Xe-1 QUV	医薬品の印字に対する耐候性試験規格。屋内想定製品に特化した特徴的な試験規格。
Colipa Guideline	Colipa Guideline	Q-SUN Xe-1	日焼け止めなどの紫外線透過率を下げることを目的とした製品に対する試験規格。光暴露の有無によって、製品の紫外線透過率に影響が出るかどうかを測定する。

Q-SUN Xe-2

回転式キセノン耐候性試験機　Q-SUN Xe-2（キセノンウェザーメーター）

特徴

新しくなった回転式キセノン促進耐候性試験機Q-SUN Xe-2（キセノンウェザーメーター）

1. 業界最小レベルのスリムなアルミニウムボディ

2. 　簡単操作。日本語対応タッチパネルコントロール

3. Volkswagen PV試験規格モデル

4. ランニングコストはキセノンランプのみ。さらに長寿命に

5. 各種光学フィルタにより様々なシミュレーションを再現

6.豊富なサンプル設置オプション

Q-Lab社とは？

キセノン耐候性試験機（ウェザーメーター）とは?

優れたランニングコスト性を誇る空冷式キセノンランプ

屋外の降雨を再現するスプレーサイクル
