Ultra Nano Prometer

気-液・液-液ウルトラナノキャピラリーフローポロメーター　Ultra Nano Prometer

高性能なポロメーターでデュアルコントローラーにより繊細なサンプルも評価可能です。閉塞孔は測定せず、開孔のサイズと分布を評価します。膜、不織布、電極など開孔を有する材料の評価に最適です。

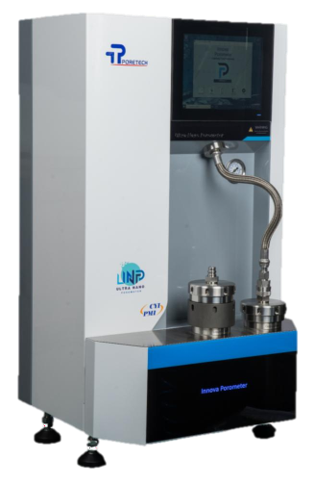

Innova UNP-1100 / Innova UNP-1200 / Innova UNP-1500Innova

気液(CFP)/液液(HLP)を一台カバーできる唯一の装置

＊気液、液液のみのタイプもあり

UNPは、カバーできる範囲が広いため異なる装置の使用によるデータ解釈の混乱なく、マクロ、マイクロ、ナノスケールの孔径の全範囲を正確に検出できる唯一の装置です。

液体と気体の流れにおける新エネルギー材料の孔構造の変動に適合しています。100 PSI、200 PSI、500 PSIの3種類をご用意。

材料の特性に応じて以下の方法で測定可能です：　

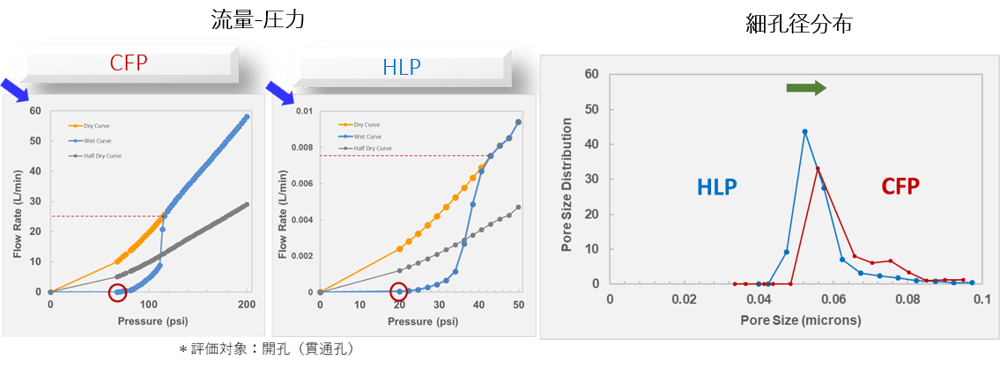

ガス-液体試験方法：500 μm~ 0.013 μm, 液体-液体測定方法：0.2μm ～ 0.002 μm。

☆ASTM F316-03に準拠　☆平均細孔孔径　☆細孔径分布　☆バブルポイント（最大孔径）　☆透過率（ガスと液体）　　☆累積フィルター流量％

革新的な大型チャンバー設計:多機能に使用可能な大型サンプルチャンバーを提供し、異なる形状やサイズのサンプルを簡単にテストできます

異なるアダプターを使用することで、追加の外部テストモジュールなしで対応可能です。

デュアルコントロールテストモード: クロスコントロール設計により、圧力または流量の迅速な調整が可能です。この機能により電極のような繊細なサンプルも圧力または流量を上昇させ過ぎずに評価でき、微小構造変化を詳細に解析できます。この性能レベルは、流量制御を試験に採用する他の装置では達成できません。

高精度高圧試験機能　カスタマイズ可能な拡張機能

シリーズ	Innova UNP-1100	Innova UNP-1200	Innova UNP-1500
テスト法	気液、液液法
圧力範囲	100 psi	200 psi	500 psi
最大ポアサイズ	500 μm	500 μm	500 μm
最小ポアサイズ	10 nm	5 nm	2 nm
サンプルサイズ	直径 8mm ～ 50mm、厚さ最大30mm（他のサイズも対応可能）
試験液体	Galwet, Silwet, Porewet, IPA, Water, IBA… 腐食性のない液体
拡張ポアサイズ (Option)	800 um (ER Option)
Pressure Range Accuracy	±0.1% of full scale
低流量	50 sccm	50 sccm	100 sccm
高流量	200 SLM	200 SLM	200 SLM
拡張流量	10 SLM	10 SLM	10 SLM
流量計の正確性	1% of Reading
流量分解能	1 in 60,000
サンプルチャンバー	Stainless steel, Two chamber design Size:Φ99mm X 60mm (Depends on actual test requirements)
データ転送	External PC or Build-in Touch panel PC
操作	自動モードまたは手動モード
試験タイプ	細孔径分布　バブルポイント　透過度
圧縮ガス	Clean and dry gas, such as air and nitrogen gas. Air Compressor or Gas cylinders
設置環境	温度: 20℃ to 35℃、湿度: 35% to 55%
電源	AC 100V-240V, 10A, 50/60Hz
