iCFP

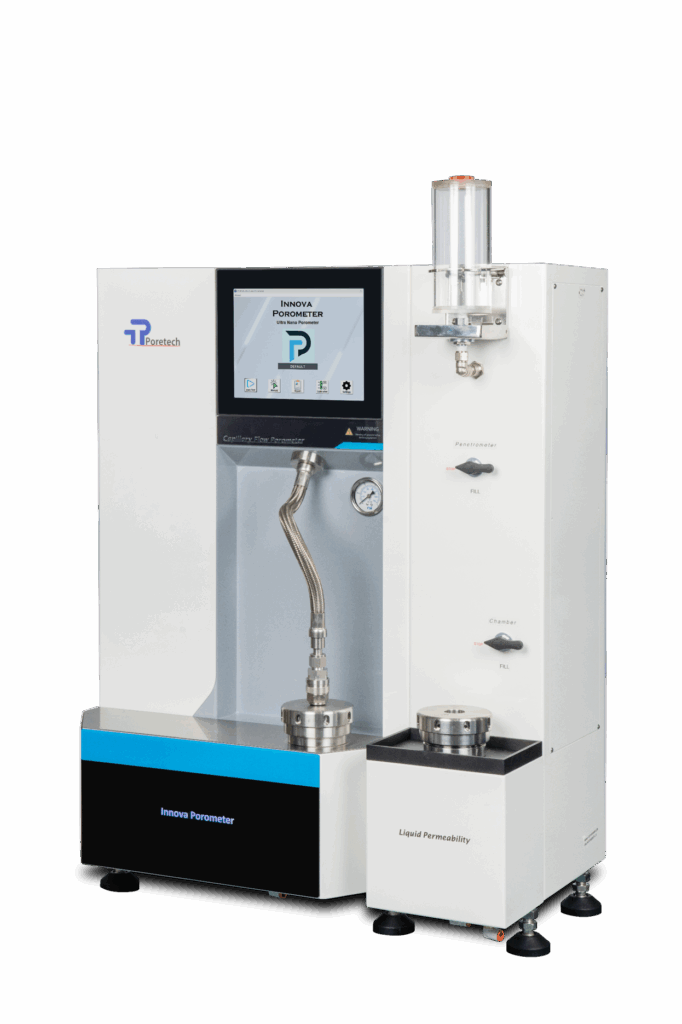

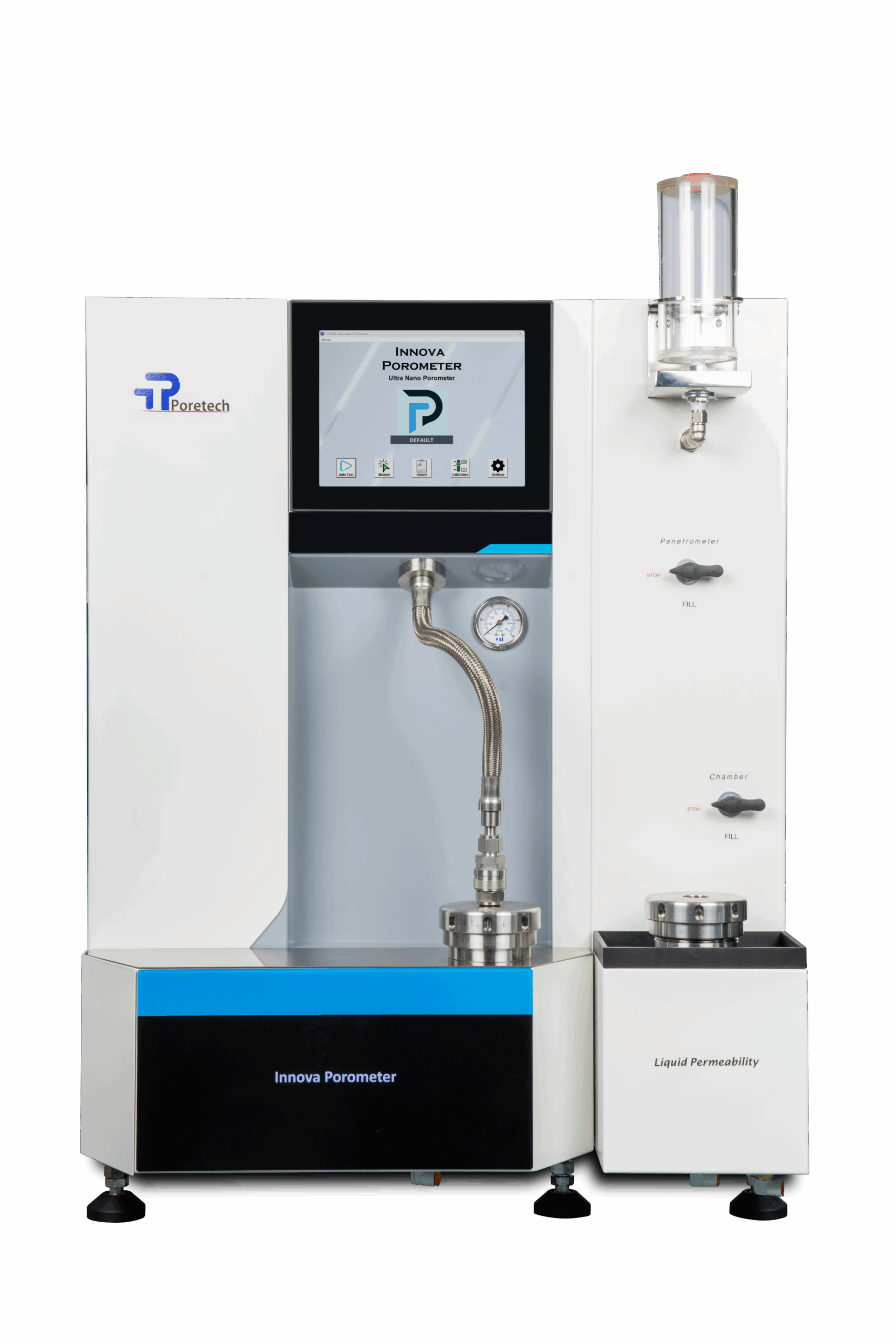

気-液キャピラリーフローポロメーター　iCFP

高性能な気-液ポロメーターでデュアルコントローラーにより繊細なサンプルも評価可能です。閉塞孔は測定せず、開孔のサイズと分布を評価します。膜、不織布、電極など開孔を有する材料の評価に最適です。

icfp01
icfp02

特徴

Model: iCFP-100 / iCFP-200 / iCFP-500

iCFPシリーズは、新世代の気-液転移法( ASTM-F316)のキャピラリーフローメーターです。非破壊テストで、全自動測定、複雑な形状のものや小サンプルも測定可能です。多くの液体を使用可能です（水、アルコールなど）

無毒の湿潤液はサンプル内の細孔を自然に満たし、非反応性の液体は細孔から液体を置換します。
まず、最も大きな細孔が空になります。これは、より小さな細孔よりも圧力が低いためです。
圧力が増加すると、より多くの小さな細孔が徐々に空になります。
空になった細孔を通過する液体の圧力と流量が、貫通細孔分布を与えます。貫通細孔が空になる圧力は、細孔サイズに反比例します。
貫通細孔とは、材料の片側から反対側につながる細孔です。Innova Porometerは、細孔経路全体の中で最も狭い部分である細孔径を測定します。



デュアルコントロールテストモード: クロスコントロール設計により、圧力または流量の迅速な調整が可能です。この機能により電極のような繊細なサンプルも圧力または流量を上昇させ過ぎずに評価でき、微小構造変化を詳細に解析できます。この性能レベルは、流量制御を試験に採用する他の装置では達成できません。

仕様



シリーズ Innova iCFP-100 Innova iCFP-200 Innova iCFP-500
準拠 ASTM 1294-89(1999), ASTM F316-03, ASTM E1288-99, ASTM D6767-02,
BS 3321:1986, BS EN240003:1993, BS759-4:1993
圧力範囲 100 psi 200 psi 500 psi
最大ポアサイズ 500 μm 500 μm 500 μm
最小ポアサイズ 0.06 μm 0.06 μm 0.013 μm
サンプルサイズ

直径 8mm ～ 50mm、厚さ最大30mm（他のサイズも対応可能）＊最小厚み 数μm

標準アダプター 直径　13 mm, 20 mm, 25 mm, 47 mm
サンプル形状 Flat Sheets, Rods, Tubes, Hollow Fibers, Cartridges….
圧力トランスデューサー 0~ 100 psi 0~ 200 psi 0~ 500 psi
オプション　圧力トランスデューサーョン 0~5 psi　大きいポア用
圧力制御器 1 2, 自動スイッチ 2, 自動スイッチ
流量 0~ 200 L/min,
0~1 L/min または0~10 L/min (オプション）		 0~ 200 L/min,
0~1 L/min または0~10 L/min (オプション）		 0~ 200 L/min,
0~1 L/minまたは0~10 L/min (オプション）
流量制御 自動
サンプルチャンバー SUS　標準
データ転送 External PC or Build-in Touch panel PC
操作 自動モードまたは手動モード　
試験タイプ ガス-液法
細孔径分布  バブルポイント  ガス透過率  積算流量分布  総細孔数  総細孔面積  液透過率（オプション）
圧縮ガス（別途必要） Clean and dry gas, such as air and nitrogen gas.
Air Compressor or Gas cylinders

導入事例

  • 不織布、電界紡糸、ガラス繊維、ろ紙、膜（MF/UF/NF）、中空糸、血液透析、セラミック、焼結金属、PTFE、バッテリーセパレーター、燃料電池GDLなど開孔を有する材料の評価
