FBT-1000

4球専用試験機 / リングオンディスク専用試験機　FBT-1000

FBT-1000 は、4球試験やリングオンディスク試験を行う単機能型の摩擦試験機です（装置本体の外観はMFT-5000と同一ですが機能が異なります）。

製品の特徴は以下の通りです。

・上部回転でインライントルクセンサー搭載。
・最大8,000N、最大2,500rpm、-40~180℃試験に対応（低温試験はオプション）。
・試験片ホルダーが変更可能で、以下試験に対応。
　　➢ 4球Wear/EP試験（1/2および3/4インチ球）
　　➢ リングオンディスク（スラストシリンダー）試験
　　➢ タッピングトルク試験
　　➢ ブレーキシミュレーション試験（プレートオンプレート）
※公的対応試験 ASTM D2596, ASTM D2783 ASTM D2266, ASTM D4172,CEC L-45-A-99, JIS K 7218 (プラスチックの滑り摩耗試験方法) 等に対応。

専用試験機でありながら、上部回転を活かした多様なアプリケーションにも対応

最新技術を駆使！試験の再現性が極めて高く、従来の摩擦試験機とは一線を画す全く新しいモデルです。
FBT-1000 は、4球試験やリングオンディスク試験を行う単機能型の摩擦試験機です

主な特長

上部回転を活かし4球試験、リングオンディスク試験など多種多様なトライボロジー試験が可能
環境チャンバーを交換することで加熱（500℃まで）、冷却（-120℃まで）試験が可能。
サーボモータ式の荷重制御を採用することでより高精度な試験が可能
8,000Nまでの荷重範囲に対応した各種ロードセル

対応試験一覧

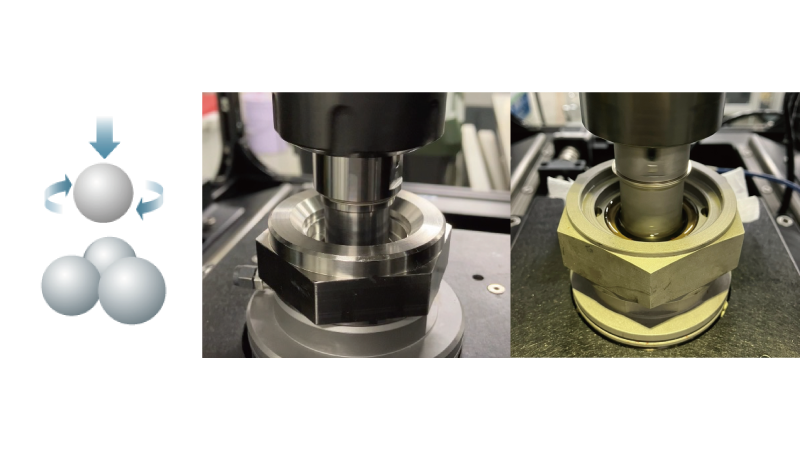

4球Wear/EP試験（1/2および3/4インチ球）

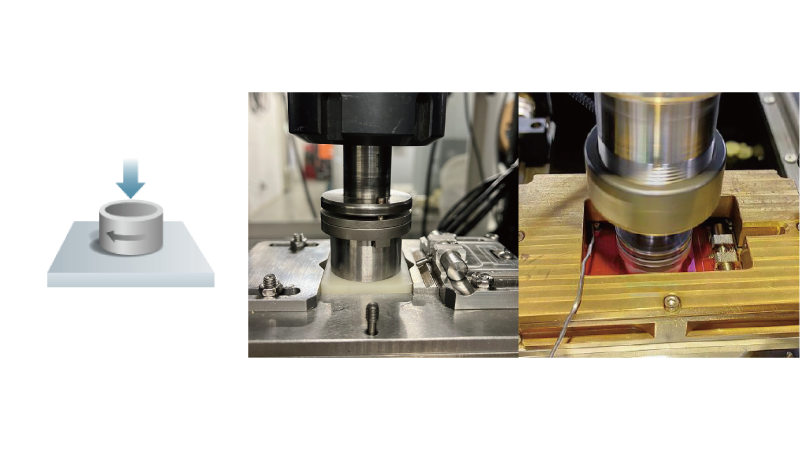

リングオンディスク（スラストシリンダー）試験

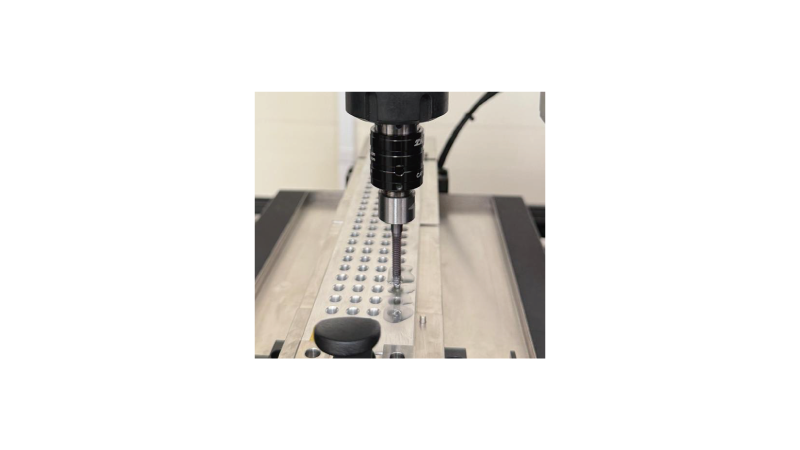

タッピングトルク試験
ブレーキシミュレーション試験（プレートオンプレート）

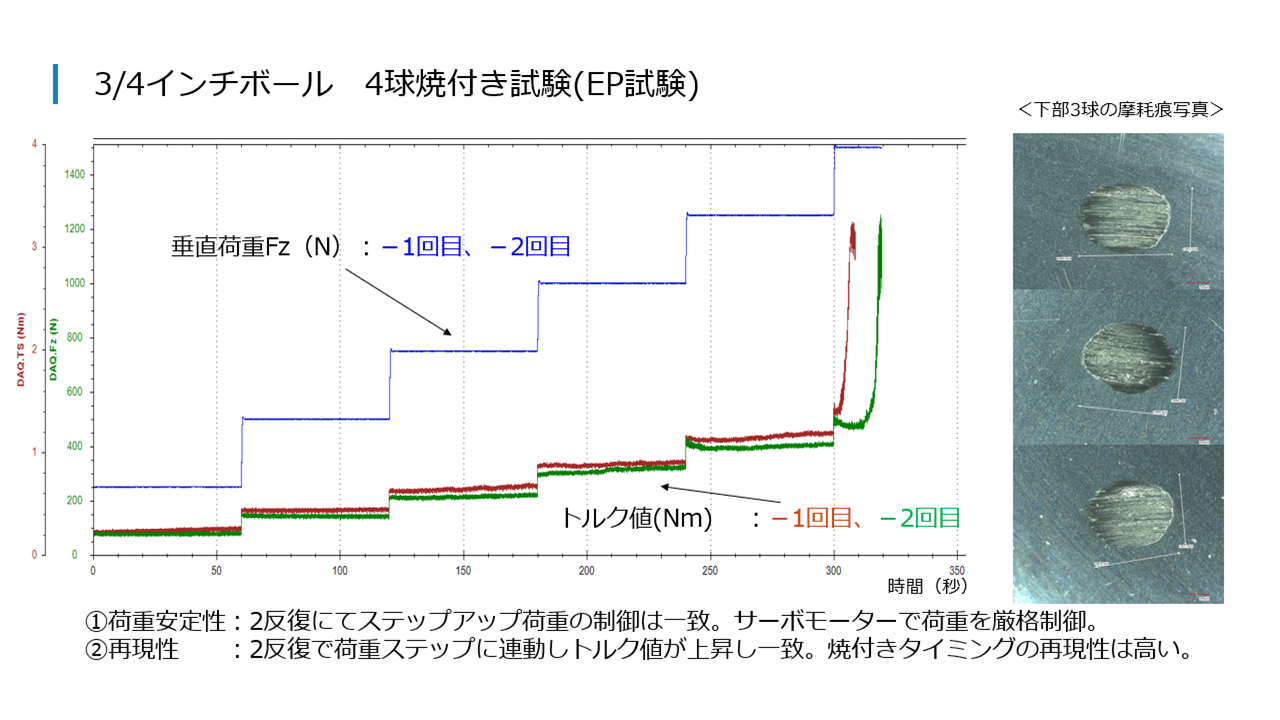

【4球試験例】

4Ball

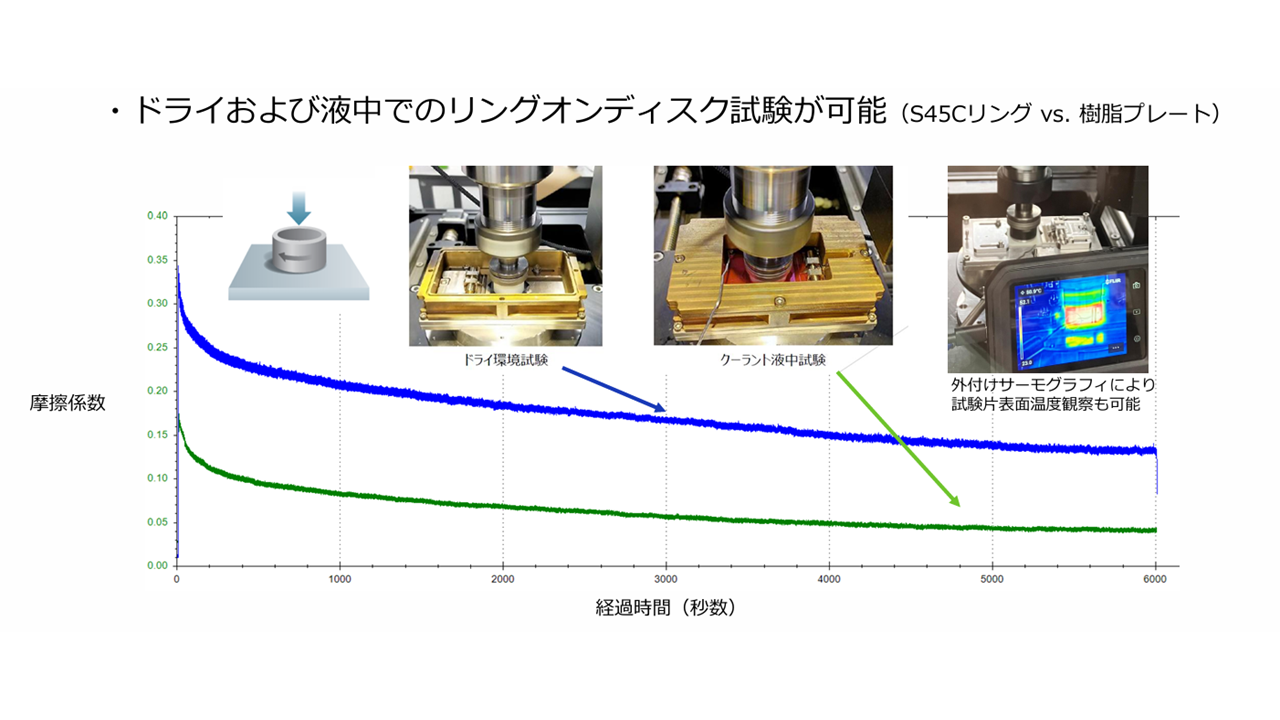

【リングオンディスク試験例】

TCT

対応センサ一覧

・ひずみゲージ式ロードセル

・インライントルクセンサー

安全対策

EMOボタン、インターロック、排気ファン

※ブレーカーボックス等の国内手配品も対応可能です（過昇温防止対策の付与が可能です）。

その他の特徴

カタログスペック以外にも各種国内でのカスタマイズが可能です。試験予定のアプリケーションをお伺いし、最適な仕様をご提案いたします。

FBT-1000 メインフレーム

高剛性のフロアスタンド支持プラットフォームを採用しています。低重心構造で、上部回転を活かした汎用性の高いトライボロジー試験機です。　筐体は自走式のため納入時の搬入も容易です。納入時は脚をジャッキアップすることで設置個所に固定可能です。通常最大8,000Nの荷重（Z方向）。排気性にも優れており、油煙排出用のファンも搭載されています。
