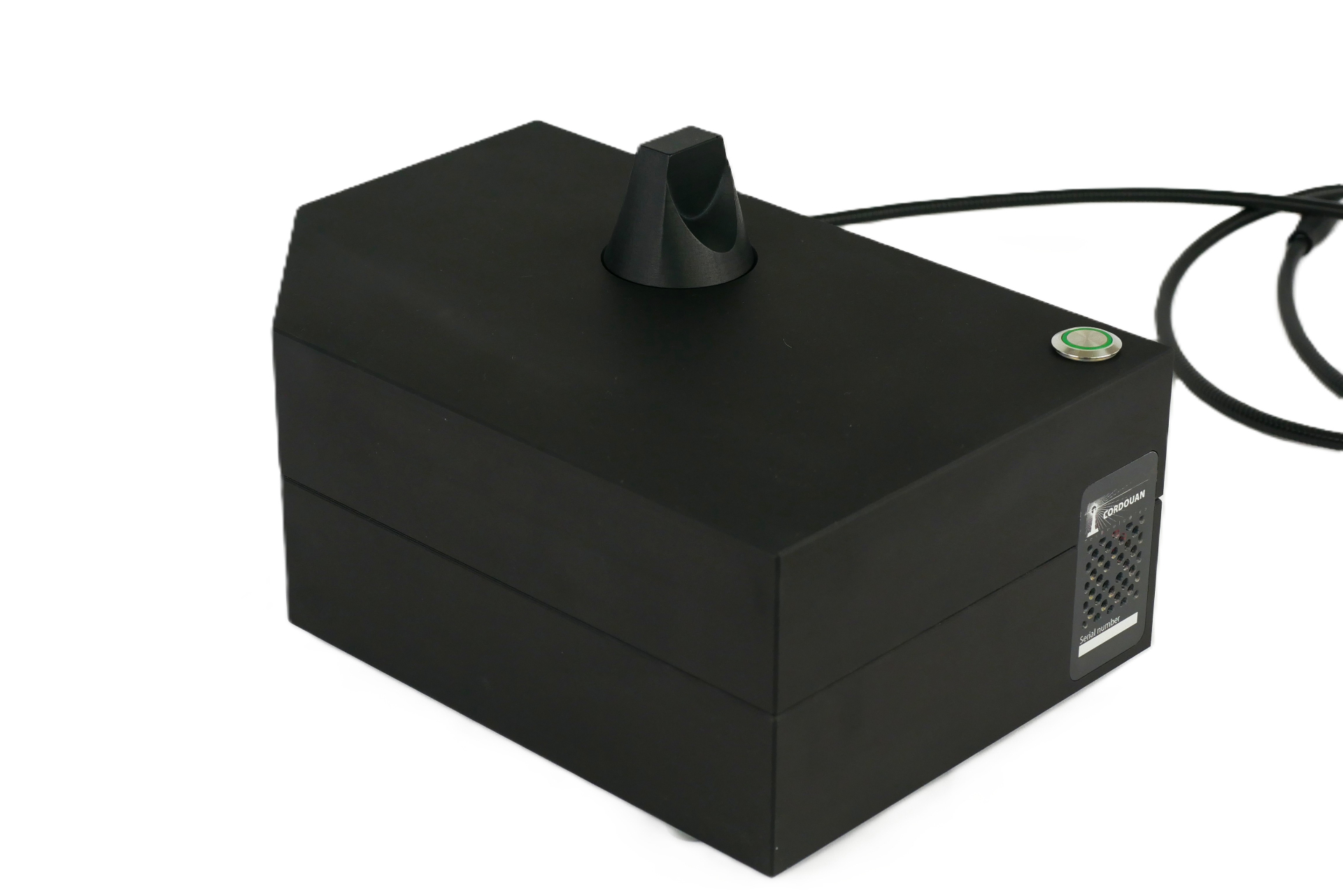

ゴニオメーター リモート ヘッド

Cordouan Technologies は、ナノ粒子分析の DLS 技術における新たな一歩を示します。 30-150度の多角度検知でDLS、SLS、DDSLによるマルチ散乱測定でコロイド懸濁液中の異方性ナノ粒子の長さと幅を分析装置で簡単に測定できる装置は従来にはありません。

３つの測定を１台で！

• DDSL (Deporlized Dynamic Light Scattering)：偏光解消-動的光散乱で形状測定

• DLS (Dynamic Light Scattering）：動的光散乱で名の粒子径分布測定を簡便に

• SLS  (Statics Light Scattering)：静的光散乱で分子量測定



VASCO KIN本体にゴニオメーター リモート ヘッドを取り付けて使用することができます。VASCO KINの詳細ページはこちら。

原理

形状評価DDSL

液中の異方性粒子の拡散は２つに分けられます。1つは並進拡散Dtでもう１つは回転拡散Drです。これらの拡散係数は次式で示されます。拡散係数に幅と長さの情報が含まれているため、測定によって各拡散係数を求めることで、幅と長さを測定できます。

拡散挙動を検知するために偏光レンズを用いてVV、VHにおける散乱光強度を検知し、各々の自己相関関数を測定します。各自己相関関数とDt, Drの関係式から長さ、幅、アスペクト比を計算します。

測定例

・形状評価　DDDSL

ナノロッド　TEMとの比較です。L（長さ）、L/W（長さ/幅　アスペクト比）、W（幅）がそれぞれ得られております。

【eBookダウンロード】偏光解消動的光散乱(DDLS)を使用した棒状粒子の長さと直径の決定

・粒子径測定　DSL

マルチ角度の自己相関関数

・分子量測定　SML

アプリケーション事例

• ナノ粒子全般

• ナノロッド

• ３原理を一台で

• 30-150度の多角度検知

• ２分極 VVとVHによる検出

• 粒子径、アスペクト比、長さ、幅の測定

• 分子量測定

• ソフトウエアとコレレーター　動的時間分解、データ分析

• 省スペース
