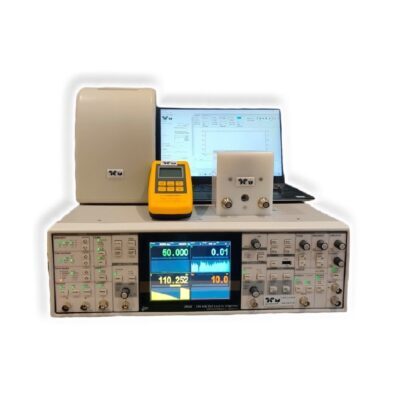

少量・高周波レオメーター TriPAV（トリパブ）
新規材料、試作材料、希少材料、高価材料のレオロジー評価に。
TriPAVは独自のピエゾ方式の採用により、0.1mL以下の少量サンプルでの粘弾性評価と、最大10,000Hzの高周波レオロジー測定を実現したレオメーターです。材料開発の現場では、「レオロジーを測定したいがサンプル量が足りない」という課題が少なくありません。TriPAVはそのようなニーズに応え、新規材料や試作品、高価な機能性材料、希少サンプルの物性評価を可能にします。従来のレオメーターでは困難だった少量試料での測定に加え、高周波領域の粘弾性データ取得にも対応します。
レオロジーを測りたくても、サンプル量が足りずお困りの方へ
材料開発の初期段階では、「レオロジーを評価したいがサンプル量が足りない」という課題が発生します。
・新規材料の試作品
・希少材料
・高価材料
・再調製が困難なサンプル
TriPAVは0.1mL以下の少量サンプルで測定可能なため、限られたサンプルを有効活用しながら粘弾性評価を実施できます。
最大周波数10,000Hzの高周波粘弾性測定機
一般的なレオメーターでは測定が難しい高周波領域まで対応。
最大10,000Hzの測定により、例えば下記のような高速プロセスを考慮した評価が可能です。
・インクジェット吐出
・高速ディスペンス
・プリントヘッド内挙動

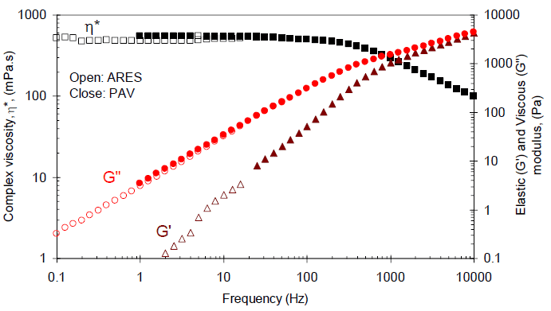

TriPAVで取得した粘弾性データ
測定原理

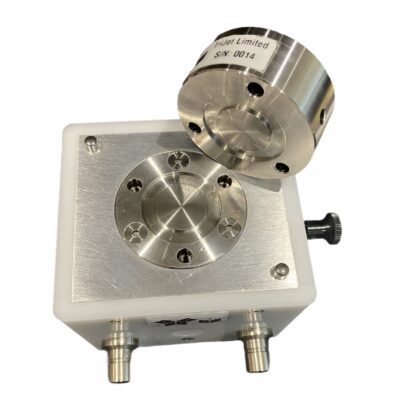

2枚のプレートの間に少量のサンプルを挟み、下側のプレート下部に配置したピエゾアクチュエーターにより一方のプレートを振動させます。下側のプレートの圧電励起とサンプルに由来する全体的な応答を、同じく下側のプレート下部に配置したパッシブ圧電センサーによって検知し、測定を行います。
サンプルがある場合とない場合の応答振幅と位相の変化を分析することにより、弾性率(G’)、粘性率(G”)、複素粘度(h*)を算出します。
わずか5分で周波数スイープ測定
1〜10,000Hzの周波数スイープ測定を5分以下で実施可能。
試料準備からデータ取得までの時間を短縮し、研究開発のスピード向上に貢献します。
温度制御による高再現性評価
5〜80℃の温度制御に対応。
温度依存性の大きい高分子材料やインクに対しても、再現性の高い比較評価を実現します。
時間依存性材料を正しく評価する密閉構造
測定部は密閉構造を採用。
乾燥による影響を抑えながら、時間とともに変化する材料本来の挙動を評価できます。
定期校正不要・シンプルメンテナンス
摩耗部品を最小限に抑えた構造により、日常利用における保守負担を低減。
安定した測定環境を維持できます。
TriPAVが選ばれる理由
| 項目 | 一般的なレオメーター | TriPAV |
| 必要サンプル量 | 1～2mL以上 | 0.1mL以下 |
| 最大周波数 | 20～100Hz | 10,000Hz |
| 測定時間 | 数十分 | 5分以下 |
