X線金属成分分析器 X-MET8000 Optimum

X線金属成分分析器
X-MET8000 Optimum

エックスメット8000オプティマムは、作業現場で合金の成分分析や判別検査ができる金属成分分析器です。鉄鋼、ステンレス鋼、アルミ合金、銅合金、ニッケル合金、特金、レアメタルなどを1台で成分分析できます。また、塩化ビニルに含まれる塩素濃度の分析や、膜厚測定も可能です。スクラップの判別や加工材料のPMI検査に最適なスタンダードモデルです。

  • 概要
  • 特徴
  • 仕様
  • 導入事例事例

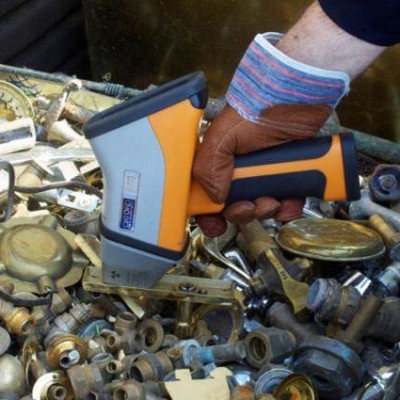

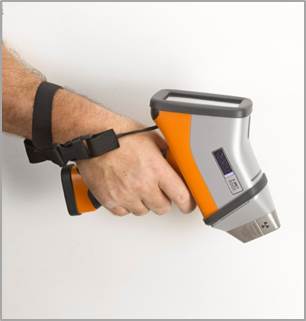

エックスメット8000オプティマムは、作業現場で簡単に合金の成分分析/判別検査をするために開発された金属成分分析器です。防滴防塵規格に準拠した堅牢な設計で雨、チリ、熱に強い現場用の装置です。さらにシリーズ最小サイズ、最軽量(本体重量1.3kg)を実現しました。非鉄金属の分析に最適なスタンダードモデルです。

オプティマムは軽元素(マグネシウム、シリコン、アルミ、リン、硫黄)を、高精度かつ高速に分析できます。アルミ合金、マグネシウム合金、亜鉛合金、チタン合金、ステンレス鋼、耐熱鋼、合金鋼、ハイス鋼、ダイス鋼、超硬、銅合金、ニッケル合金、コバルト合金、貴金属、スーパーアロイ、亜鉛合金、ジルコニウム合金、など多くの合金種の元素分析が可能です。アルミ青銅、アームス合金、リン青銅、6-4チタンもほんの数秒で分析します。また鉄鋼中の微量クロム、マンガン、リンの高精度分析にも最適です。





X線装置届出について

エックスメットシリーズはエックス線を使用します。ご使用には所轄の労基署へ届け出が必要です。届出のテンプレートは弊社にて用意いたします。ご不明な点は担当までお問い合わせください。

中小企業経営強化税制について

エックスメットシリーズは上記の税制優遇の対象製品になり、生産性向上設備(A類型)で工業会の認定を受けています。即時償却、または税額控除7%(資本金3千万円以下、個人事業主は10%)が可能です。特別償却、税額控除により納税額の減額ができます。詳細は担当までお問い合わせください。

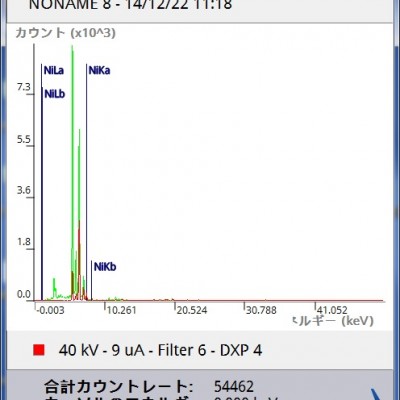

SUS304

ザ・ステンレス。組成は鉄に18Cr、8Ni。SUS316と並びオーステナイト系ステンレスの代表格である。JISには銅分の制限値は明記されてないが、リサイクルでは0.5%までが望ましい。SUS304CuやXM7など銅分の高いものもあるので注意。またシリコンを3%ほど添加したものもあるため、軽元素が検出できる分析器で測定することが好ましい。加工具合によっては磁石に引くものも多く、磁石だけでSUS304の識別をすることは推奨しない。

  Cr Ni Fe
成分値 18% 8%

SUS304-2



※ X-MET8000による分析結果の一覧は下記、技術情報リンクをご覧ください。100種類以上の合金を分析してます。

  • 特徴

非鉄金属の分析

スタンダードモデルのオプティマムは、マグネシウム、アルミ、シリコン、リン、硫黄の検出ができます。多くの非鉄金属にはこれらの軽元素が添加されており、エントリーモデルでは識別できない合金種も検査できます。

アルミ合金も正確に分析可能

オプティマムはアルミ合金の細かな分析も可能です。

・A5052とA5056の判別

・A6063とA6061の判別

・A6063とA7075の判別

リン、硫黄など軽元素も高感度で検出

従来の分析器では難しかったリン、硫黄も感度よく検出できます。

・ステンレス鋼に含まれリン、硫黄濃度の分析

・高力黄銅、アルミ青銅に含まれるアルミ成分の検出

・ニッケルめっきに含まれるリンの検出

コリメーター機能

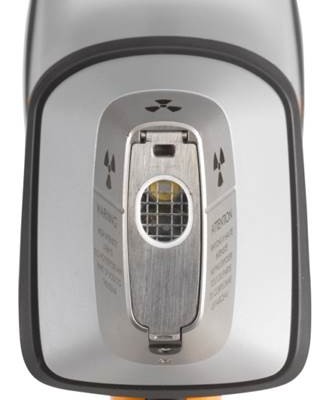

対象物が小さいときは、便利なX線 絞り機能を使用できます。内蔵カメラで標準を合わせれば、溶接部や数ミリのサンプルも分析できます。

三洋貿易オリジナルライブラリを標準搭載

JISに準じたオリジナルライブラリです。金属の種類をわかりやすく表示します。スクラップ現場での呼称に合わせて漢字で表示します。随時バージョンアップをしてますので、更新希望のユーザーはご連絡ください。

例)リン青銅C5102

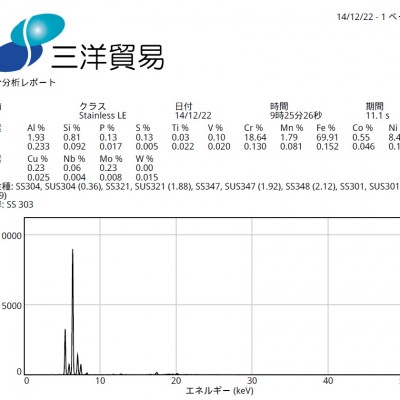

レポート出力、通信機能

オプションの専用無線プリンターを使えば、その場で分析結果をプリントアウトできます。また装置本体にUSBメモリを接続して、PDFまたはCSVで出力することも可能です。一括ダウンロードする場合は、装置本体とパソコンをUSBケーブルで接続すれば、ウェブブラウザ上の画面で管理できます。WiFiネットワークを組んでワイヤレスにデータ送信も可能です。また、バーコードリーダーでサンプル名をスキャンし、リアルタイムでデータをサーバに無線送信できます。異材の混入を防ぐシームレスな品質管理にお役立てください。

IP54防滴防塵規格に合格

スクラップヤードや製造現場での使用に耐えれるようなタフネスさを兼ね備えています。雨、塵、熱に強く屋外ヤードでも安心して使用できます。

冷却はペルチェ素子を採用

安定した分析結果を出すために、電子冷却機構を搭載しています。頻繁な校正作業も必要なく、ピクセルシフトによる悪影響を低減しています。

※ X-MET8000による分析結果の一覧は下記、技術情報リンクをご覧ください。100種類以上の合金を分析してます。

  • 仕様

検出元素(35元素以上)

マグネシウム/アルミニウム/シリコン/リン/硫黄/
チタン/バナジウム/クロム/マンガン/鉄/コバルト/ニッケル/銅/亜鉛/ヒ素/セレン/イットリウム/ジルコニウム/ニオブ/モリブデン/パラジウム /銀/カドミウム/インジウム/スズ/アンチモン/ハフニウム/タンタル/タングステン/レニウム/イリジウム/プラチナ/金/鉛/ビスマス

主な仕様

寸法      W93 x L210 H272mm
総重量     1.5kg
バッテリー   リチウムイオン電池(稼働8時間)
充電時間    約5時間
励起方法    エックス線
管球      40k or 50kVロジウムターゲット
検出元素    マグネシウムからウランの35元素

検出器     SDD
測定モード   FP法
測定スポット  10.7 x 9.4mm直径
測定時間    1-120秒(ユーザー設定可能)
防滴防塵規格  IP54準拠
使用温度    -10℃から50℃
スクリーン   4.3インチタッチパネル
内部メモリ   16GB(10万回測定分)
対応言語    日本語、英語、中国語など13言語に対応
レポート機能  パソコン接続、USBメモリ出力、WEBブラウザでテンプレート編集可能(PDF、CSV形式)、Wi-Fi通信

付属品

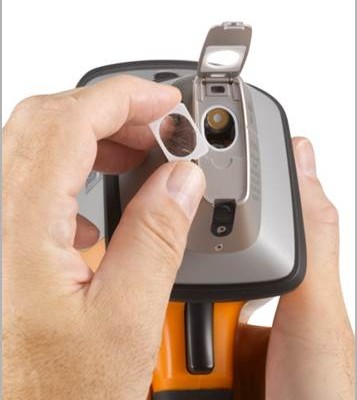

バッテリー2個、バッテリー充電器、専用ケース、SUS316標準試料、Windowフィルム(5個入)、放射防止用シールド、取扱説明書

オプション

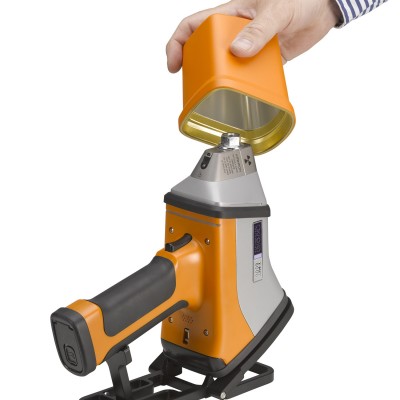

専用Bluetooth対応無線プリンター、卓上スタンド+安全シールド、ベンチトップスタンド

コリメーター機能、内蔵カメラ

判別合金種

アルミ合金、マグネシウム合金、亜鉛合金、チタン合金

ニッケル合金、ステンレス鋼、耐熱鋼、低合金鋼、ダイス鋼、ハイス鋼

銅合金、コバルト合金、、ジルコニウム合金

貴金属

◆アルミニウム合金

A1000, A1050, A1100, A2011, A2017, A2024, GT-209, CB156, CB256
A3003, A3004, A3105, A5052, A5056, A5083 , A5182
A6061, A6063, A6262, A7075, A7072
ADC12, AC2B, Ac4C, DC系, AC系

◆ステンレス鋼

低級ステンレス,SUS 201, 202,高マンガンステンレス鋼

SUS301, 303, 303Cu,304, 304L,305,309, 310S, 312L,,315J2,316, 316L,316Ti,317, 321, 347,904L

XM15J1,XM7,SUH31,20CB3,Carp20,Alloy20

SUS410, 420,430,430J1L,434,436, 440,443J1,444,445J1,445J2,447J1,FW1,FW2

SUS630, 631, 17-4PH, 17-7PH, SCS13, SCS14

二相ステンレスS31803,S32750,S32101,S32304,S32126,SUS329J4L

13 クロム系, 18クロム系, 析出硬化系, ステンレス鋳物

◆鉄鋼(合金鋼、工具鋼、耐熱鋼)

マンガン鋼, クロム鋼, マンガンクロム鋼, クロモリ鋼, ハイス鋼, ダイス鋼, 軸受鋼, バネ鋼, 可鍛コロ

SMn, SCr, SMnC, SCM, SNC, SNCA. SACM, SKD, SKH, SUJ, SUP

SCM435,SCM822,SACM645,SNC236,SNC415,SNC631,SNC815

SNCM220,SNCM420,SNCM439,SNCM447,SNCM616,SNCM630,SNCM815

SUJ2,SUJ3,9Ni鋼,7Ni鋼,SUP10

SCr420,SMn420,SMnC420

SKH2,SKH3,SKH4,SKH10,SKH40

SKH50,SKH51,SKH52,SKH53,SKH54,SKH55,SKH56,SKH57,SKH58,SKH59

HAP5R,HAP10,HAP50,HAP72,H34A,YXR3,YXR33,YXR7

SKD1,SKD2,SKD4,SKD5,SKD6,SKD7,SKD8,SKD10,SKD11,SKD12,SKD61,SKD62

NAK55,NAK80

SKT3,SKT4,SKT6

SKS2,SKS3,SKS4,SKS5,SKS7,SKS8

SKS11,SKS21,SKS31,SKS41,SKS43,SKS44,SKS51,SKS81,SKS93,SUM23

◆銅合金

タプピッチ銅, 鉄入り銅, スズ入り銅, 砲金, 真鍮(丹銅, セパ, コーペル), 快削黄銅
マンガン青銅, 高力黄銅, アドミラルティ黄銅, 白銅, 洋白銅
リン青銅, 快削リン青銅, 鉛レッドブラス, ビスマス青銅, ビスマス黄銅, チタン銅
アルミ青銅, エコブラス, アームス合金, クロム銅,水道管各種
金めっき銅、銀めっき銅、パラジウムめっき銅、スズめっき銅、ニッケルめっき銅、クロムめっき銅

◆チタン合金

CP-Ti,Ti-Pd

Ti-15V-3Cr-3Sn-3Al,Ti‐3Al‐8V‐6Cr‐4Mo‐4Zr,Ti-2Al-11Sn,5Zr,1Mo

Ti-3Al-2.5V,Ti-6Al-4V,Ti-4Al-4Mo-2Sn,Ti-4Al-4Mo-4Sn,Ti-5Al-2.5Sn

Ti-6Al-2Sn-4Zr-6Mo,Ti‐6Al‐6V‐2Sn

Ti6Al-7Nb,Ti-8Al-1V-1Mo,Ti‐10V‐2Fe‐3Al

IMI680,IMI829

Ti-2.5Cu

◆タングステン合金

超硬、銀タングステン、銅タングステン、ヘビーアロイ

◆ジルコニウム合金

Zr-702,Zr-704,Zr-705

ジルカロイ2、ジルカロイ4

◆特殊合金

マグネシウム合金AZ31,AZ61,AZ91, ZK60A

無電解ニッケルリン、二珪化モリブデン,
ステライト, トリバロイ, マルチメット

 ◆ニッケル合金

ハステロイ, インコネル, ワスパロイ, インコロイ, ハイネス, モネル,インバー, コバール, パーマロイ

※判別鋼種は一例です

※ X-MET8000による分析結果の一覧は下記、技術情報リンクをご覧ください。100種類以上の合金を分析してます。

  • 導入事例
  • アルミ合金5052、5056、6061、6063、7075の分析
  • アルミ合金に含まれる有害元素ビスマス、スズ、鉛の分析
  • 可鍛コロ、新断に含まれる微量クロム、マンガンの分析
  • 砲金粉、真鍮粉、高マンガン粉、アームス粉の分析
  • リン青銅に含まれるスズ濃度の分析
  • 水道管バルブに含まれるスズ、ビスマス濃度の分析
  • 真鍮に含まれる銅、亜鉛濃度の分析

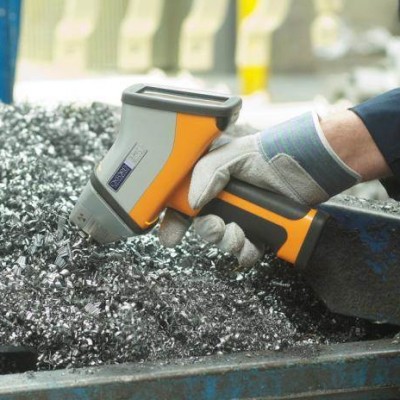

  • ダライ粉、パウダー金属、特金、超硬の分析
  • ステンレス鋼に含まれるニッケル、銅濃度の分析
  • ステンレス鋼に含まれ硫黄濃度の分析
  • チタン合金に含まれるアルミ、バナジウム濃度の分析
  • 塩化ビニルに含まれる塩素検出



  • メタルシリコンに含まれるカルシウム、鉄濃度の分析(開発案件)
  • アルミベースメタルに含まれる微量カドミウムの分析(開発案件)
  • アルミエンジンに含まれる鉄、銅、マグネシウムの分析(開発案件)
  • マグネシウム-カルシウム合金の分析(開発案件)

    ※ X-MET8000による分析結果の一覧は下記、技術情報リンクをご覧ください。100種類以上の合金を分析してます。
