水蒸気透過率測定システム C306H

水蒸気透過率測定システム
C306H

C306H 水蒸気透過度試験システムは、赤外線センサー法に基づき設計生産されており、広い試験範囲と高い試験効率で、高、中程度の防湿特性を備えた遮断性材料の水蒸気透過度を測定するのに使用できます。
赤外線検知センサー法
ISO 15106-2 - プラスチックス -- フィルムとシート -- 水蒸気透過度の測定 -- Part 2: 赤外線検知センサー法
ASTM F1249 - 変調赤外線センサーを用いた、プラスティックフィルムやシートの水蒸気透過度を測るための標準的な試験法
TAPPI T557 -変調赤外線センサーを用いた、プラスティックフィルムやシートの水蒸気透過度

  • 概要
  • 特徴
  • 仕様
  • 導入事例事例

C306H 水蒸気透過度試験システムは、赤外線センサー法に基づき設計生産されており、ASTM F1249およびISO 15106-2に準拠しています。この機器は、広い試験範囲と高い試験効率で、高、中程度の防湿特性を備えた遮断性材料の水蒸気透過度を測定するのに使用できます。 C306Hは、食品、製薬、医療機器、消費財、光起電、電子産業などのプラスチックフィルム、シート、紙、パッケージ、その他の関連する包装材料の水蒸気透過率の測定に適用可能です。

特徴注1

赤外線センサー

  • Labthinkが特許を取得した赤外線センサーを搭載し、より広い試験範囲を備えています。
  • ASTM F1249に準拠して設計されています。
  • 超長寿命、非消耗タイプです。
  • オーバーレンジ警告と自動保護機能を搭載しています。

正確なデータ

  • 一新されたドーム型デザインのチャンバーと、360°循環恒温技術により、温度の安定性が向上します。
  • 試験チャンバーには、湿度の変化をリアルタイムで監視や記録するための高精度湿度センサーが装備されています。
  • 速度、温度、相対湿度の制御を自動で行えより高い精度を実現します。

高効率

  • 50㎠標準範囲内での6種の試験セルは、従来の酸素透過率試験装置の試験セル数の3倍です。
  • 同様の試験条件下で6つのサンプルが試験可能で、それぞれの試験結果を出せます。
  • 同じ期間内に、試験サンプルの数が2つから6つに増加します。
  • 自動サンプルクランプで、時間や労力を削減できます。クランプの力が一定のため、機密性が向上します。

インテリジェントコントロール

  • WindowsTM10操作システムによる12’’ タッチスクリーンタブレットで、操作はより簡単で便利になります。
  • 自動試験モードは、温度と湿度を入力し、ワンクリックすれば起動し、試験は全自動で行えます。
  • インテリジェント試験チャンバーフードは、音と光のアラートが鳴ると同時に自動で開閉します。

高い安全性と信頼性

  • システムの安全性:Labthink独自の、ハイエンド産業用コンピューターが内蔵され、コンピューターウイルスによるシステムエラーを抑制、操作の信頼性と保存データの安全性を保証します。
  • 操作の安全性:音と光の警告を発するさまざまなインテリジェントセンサーを搭載し、操作の安全性を保証します。
  • 性能の信頼性:本機器は世界的有名ブランドの部品を採用し、性能の安定性と信頼性を保証します。

省スペース

  • 本機器の幅は、従来の6セル機器のたった1/3で、研究所でもスペースを取りません。

パワフルな機能

  • プロ試験モードには、科学研究の多種多様なニーズに対応するため、柔軟で多様な選択肢があります。
  • システムは、酸素透過度曲線、酸素透過係数曲線、温度曲線、および湿度曲線を提供します。
  • 多様な素材の遮断性試験に対応するための、超高範囲な試験範囲(カスタマイズ)
  • 多様で極端な温度での遮断性試験に対応するための、超高範囲な試験範囲(オプション)。
  • 特徴

Infrared sensor:赤外線センサー

  • Labthinkが特許を取得した赤外線センサーを搭載し、より広い試験範囲を備えています。
  • ASTMF1249に準拠して設計されています。
  • 超長寿命、非消耗タイプです。
  • オーバーレンジ警告と自動保護機能を搭載しています。

Accurate data:正確なデータ

  • 一新されたドーム型デザインのチャンバーと、360°循環恒温技術により、温度の安定性が向上します。
  • 試験チャンバーには、湿度の変化をリアルタイムで監視や記録するための高精度湿度センサーが装備されています。
  • 速度、温度、相対湿度の制御を自動で行えより高い精度を実現します。

High Efficiency:高効率

  • 50㎠標準範囲内での6種の試験セルは、従来の酸素透過率試験装置の試験セル数の3倍です。
  • 同様の試験条件下で6つのサンプルが試験可能で、それぞれの試験結果を出せます。
  • 同じ期間内に、試験サンプルの数が2つから6つに増加します。
  • 自動サンプルクランプで、時間や労力を削減できます。クランプの力が一定のため、機密性が向上します。

Intelligent control:インテリジェントコントロール

  • WindowsTM10操作システムによる12’’ タッチスクリーンタブレットで、操作はより簡単で便利になります。
  • 自動試験モードは、温度と湿度を入力し、ワンクリックすれば起動し、試験は全自動で行えます。
  • インテリジェント試験チャンバーフードは、音と光のアラートが鳴ると同時に自動で開閉します。
  • 仕様

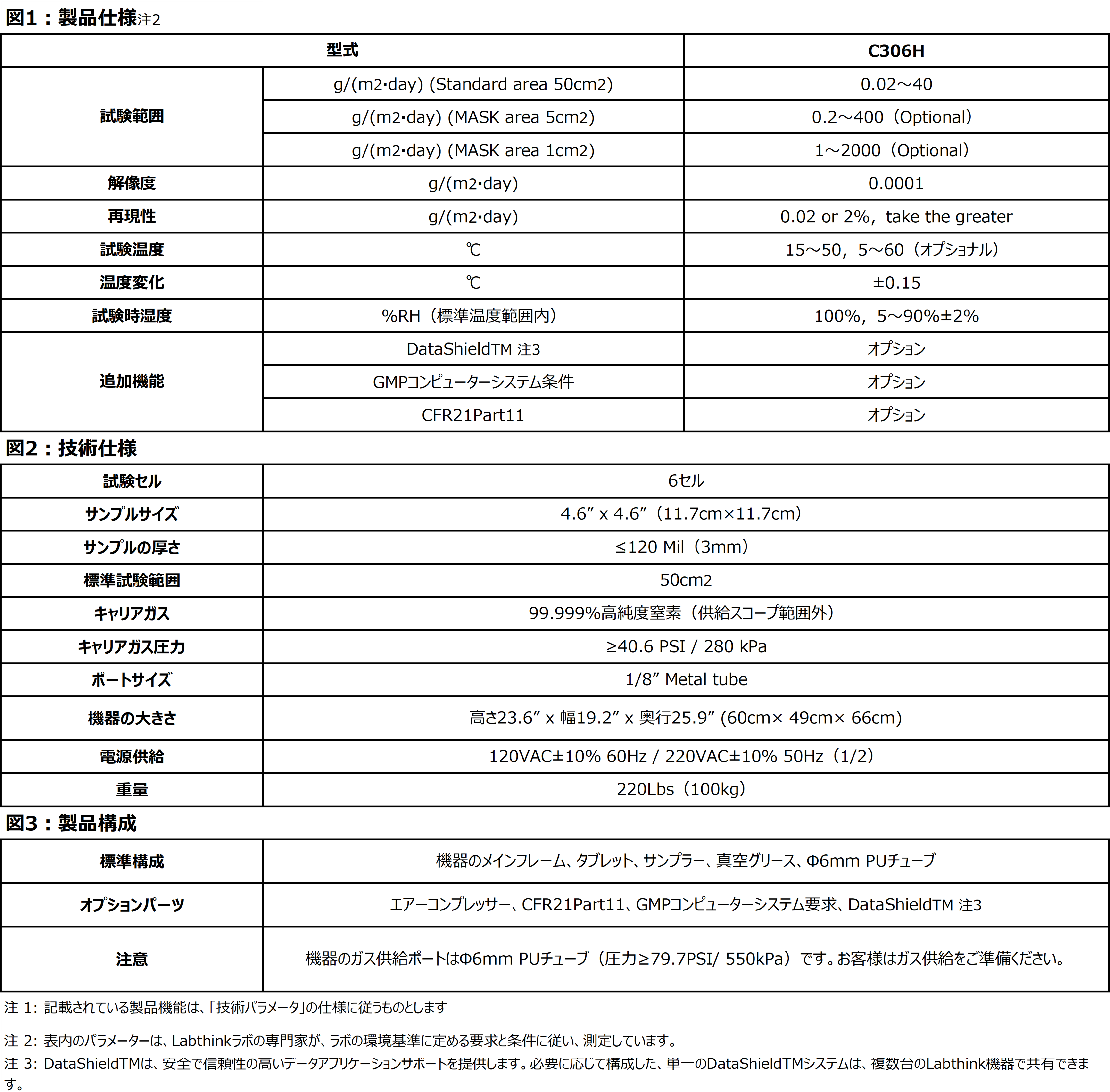

テクニカル仕様

図1:試験パラメータ 注2

パラメーター/モデル C306H
試験範囲 g/(m2·day) (Standard area 50cm2) 0.02~40
g/(m2·day) (MASK area 5cm2) 0.2~400(Optional)
g/(m2·day) (MASK area 1cm2) 1~2000(Optional)
解像度 g/(m2·day) 0.0001
再現性 g/(m2·day) 0.02 or 2%,take the greater
試験温度 15~50,5~60(オプショナル)
温度変化 ±0.15
試験時湿度 %RH(標準温度範囲内) 100%,5~90%±2%
追加機能 DataShieldTM 注3 オプション
GMPコンピューターシステム条件 オプション
CFR21Part11 オプション

図2:技術仕様

試験セル 6セル
サンプルサイズ 4.6” x 4.6”(11.7cm×11.7cm)
サンプルの厚さ ≤120 Mil(3mm)
標準試験範囲 50cm2
キャリアガス 99.999%高純度窒素(供給スコープ範囲外)
キャリアガス圧力 ≥40.6 PSI / 280 kPa
ポートサイズ 1/8” Metal tube
機器の大きさ 高さ23.6” x 幅19.2” x 奥行25.9” (60cm× 49cm× 66cm)
電源供給 120VAC±10% 60Hz / 220VAC±10% 50Hz(1/2)
重量 220Lbs(100kg)

図3:製品構成

標準構成 機器のメインフレーム、タブレット、サンプラー、真空グリース、Φ6mm PUチューブ
オプションパーツ エアーコンプレッサー、CFR21Part11、GMPコンピューターシステム要求、DataShieldTM 注3
注意 機器のガス供給ポートはΦ6mm PUチューブ(圧力≥79.7PSI/ 550kPa)です。お客様はガス供給をご準備ください。

注 2: 表内のパラメーターは、Labthinkラボの専門家が、ラボの環境基準に定める要求と条件に従い、測定してい

  • 導入事例

アプリケーション

アプリケーション
  • フィルム類
    水蒸気透過度は、多種多様なプラスチックフィルム、プラスティックペーパー複合フィルム、共押出フィルム、アルミフィルム、アルミホイル、アルミホイル複合フィルム、ガラス繊維アルミホイル複合フィルム等の試験に対応可能
  • シート
    PP、PVC、PVDCシート、金属箔、ゴムパッド、シリコンウェーハ、その他のシート材料の水蒸気透過度試験に対応可能。
